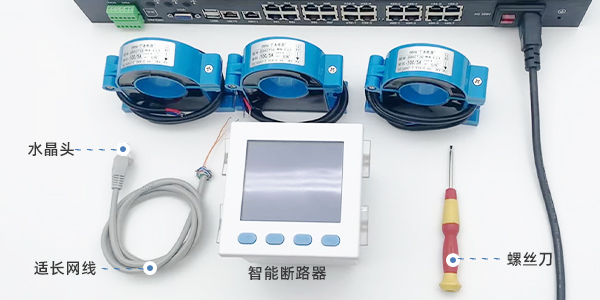

一. 网线一端卡水晶头

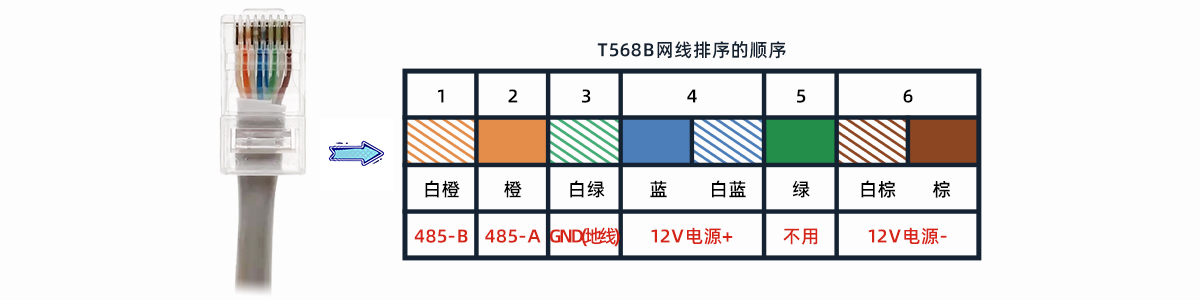

标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。如下图所示，将水晶头和网线一端卡好：
二. 网线另一端接电源线
1. 接线说明
①网线(橙色)为信号A 接A端口
②网线(白橙)为信号B 接B端口
|

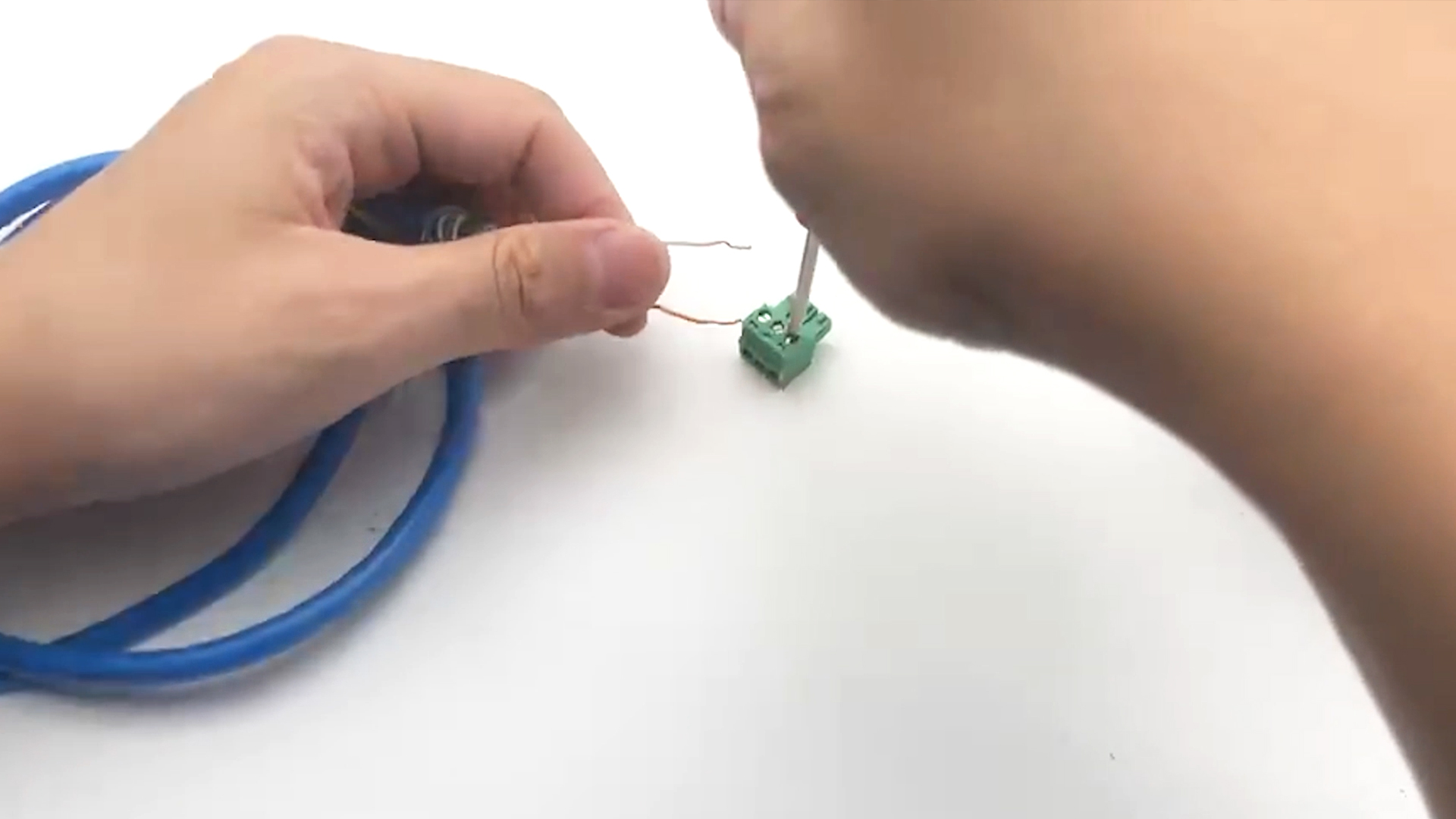

2. 固定接线

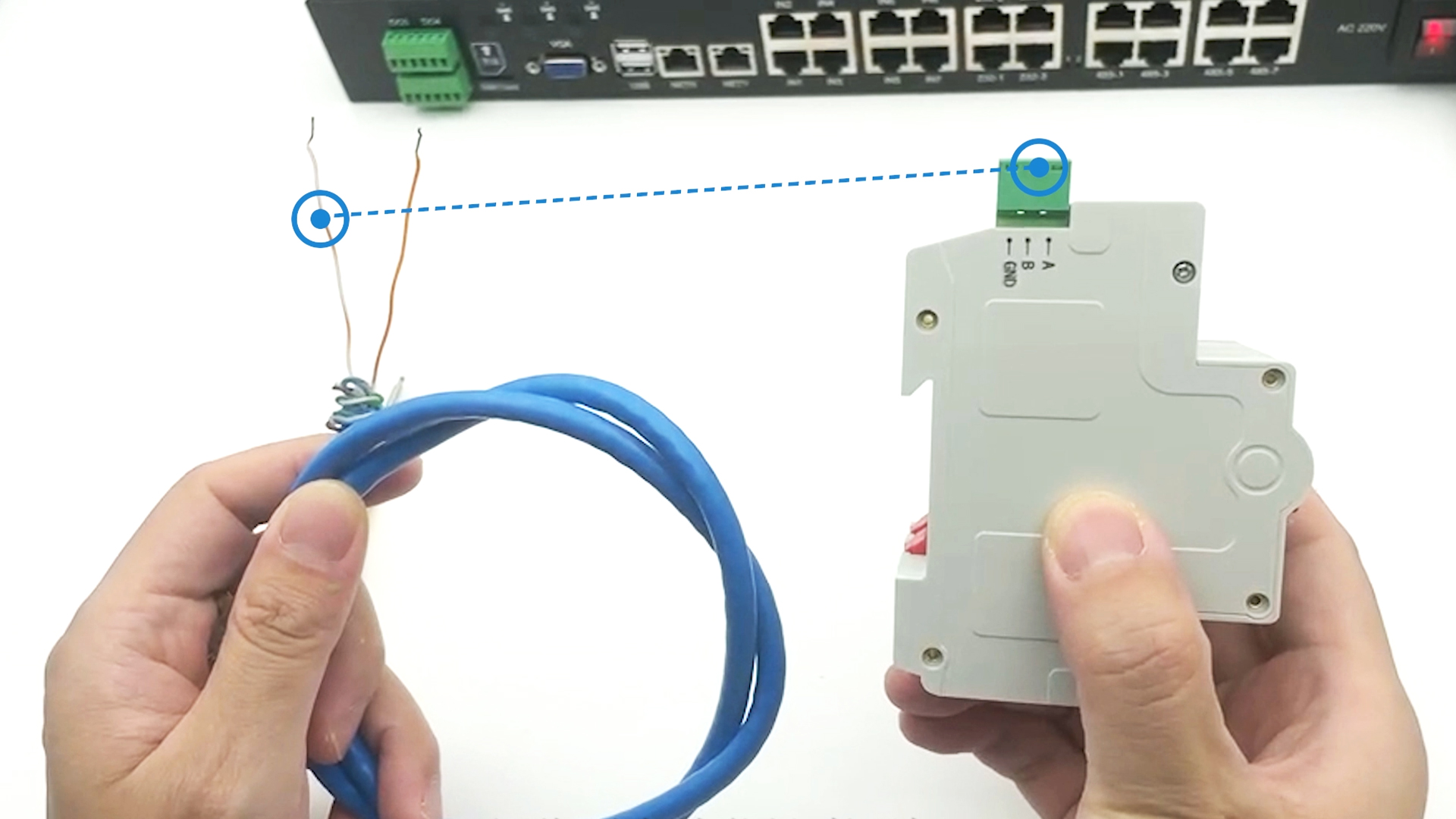

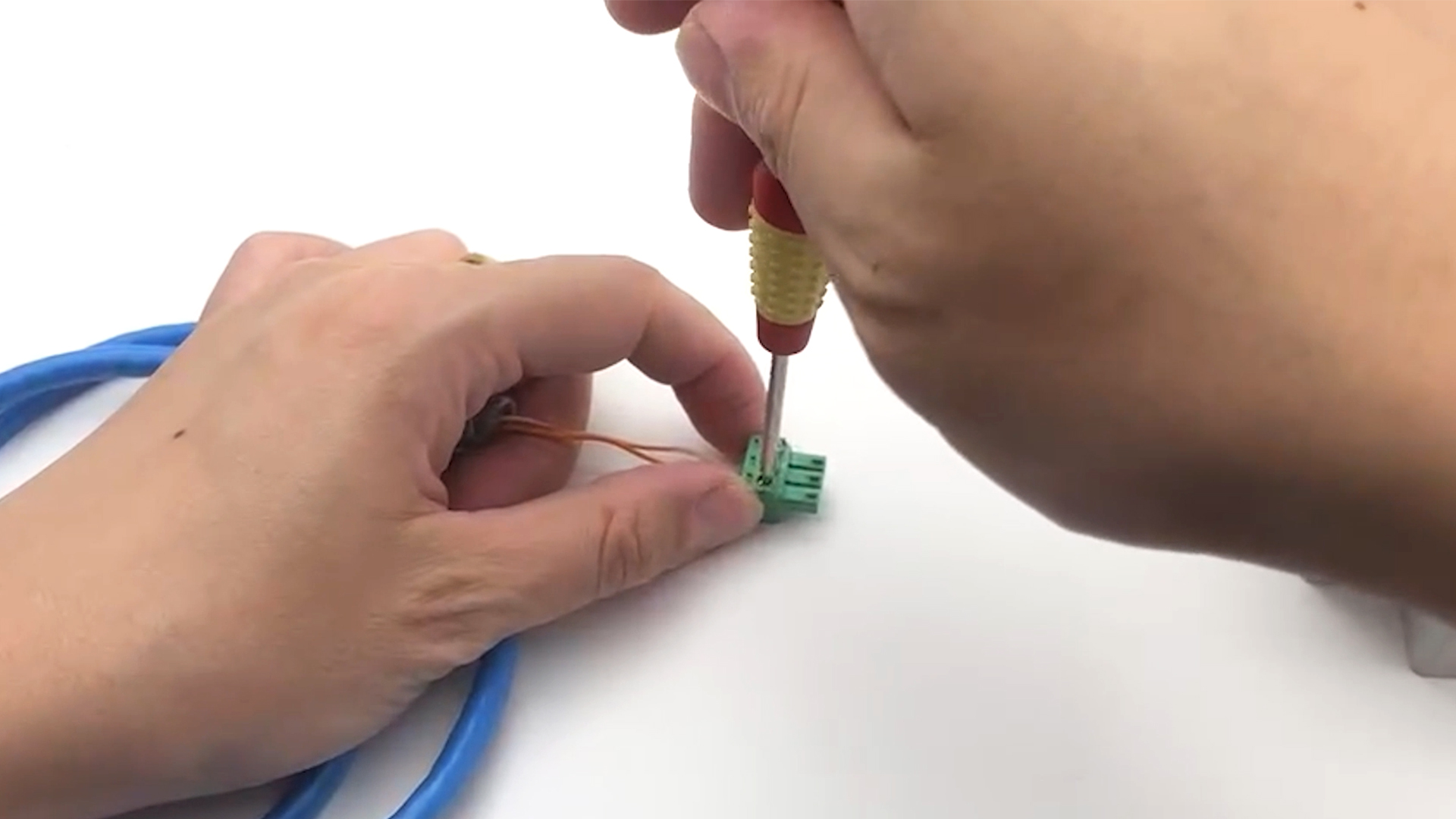

①请拿下端子，用螺丝刀逆时针旋松

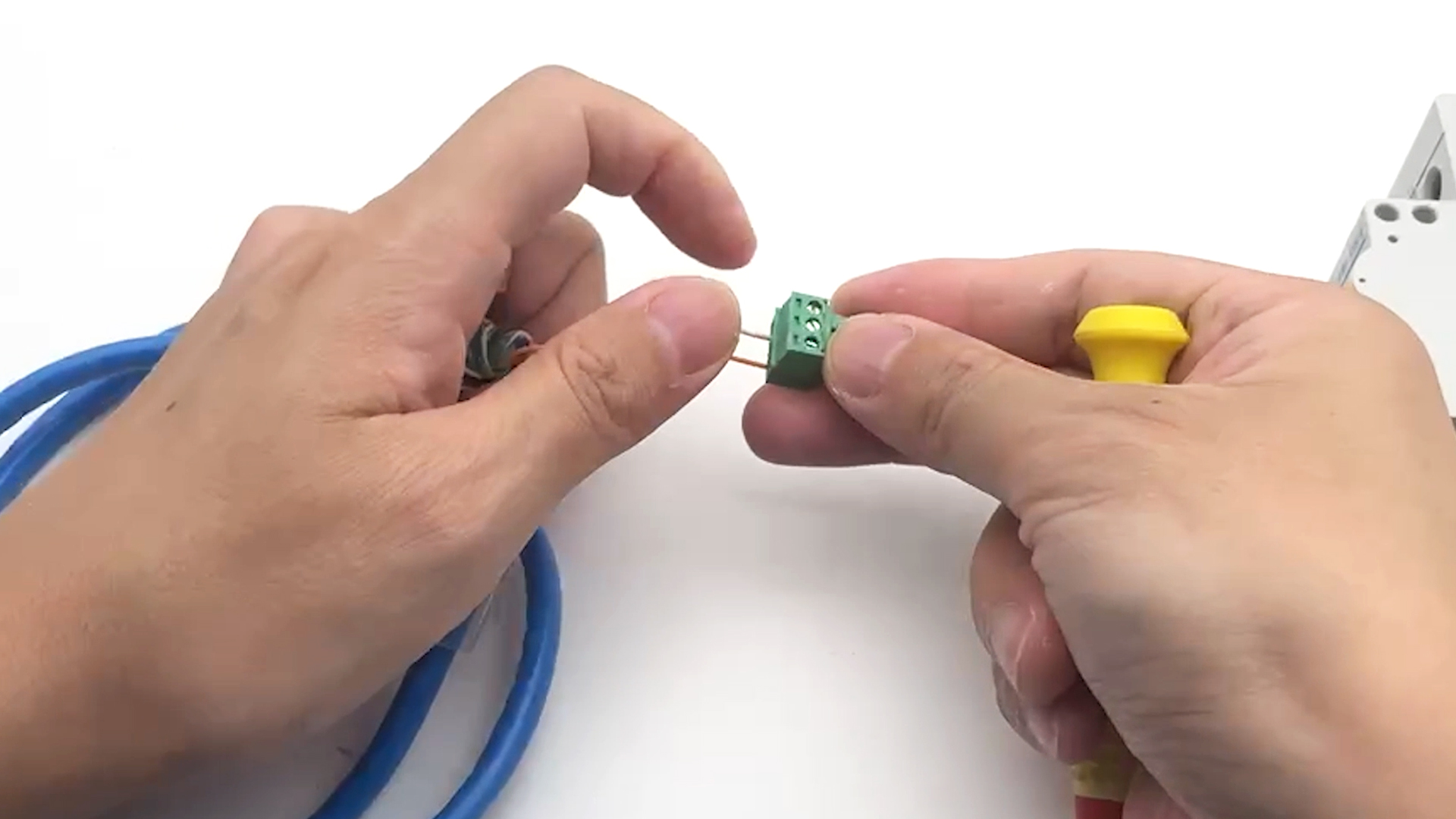

②将线插入端口孔内
|
③顺时针紧固螺丝，即固定接线

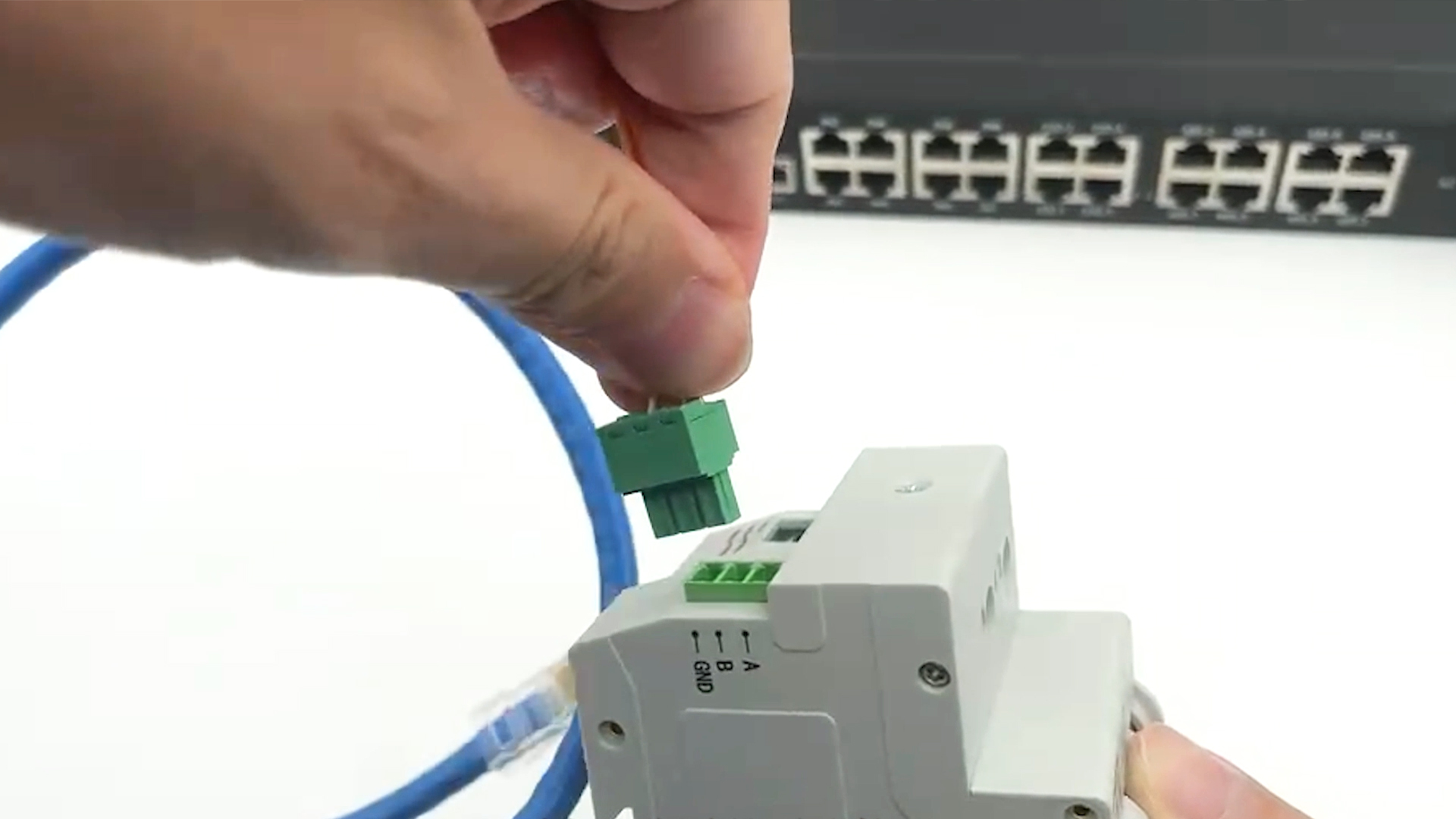

④两条信号线端子接完，请插入断路器对应接口
|

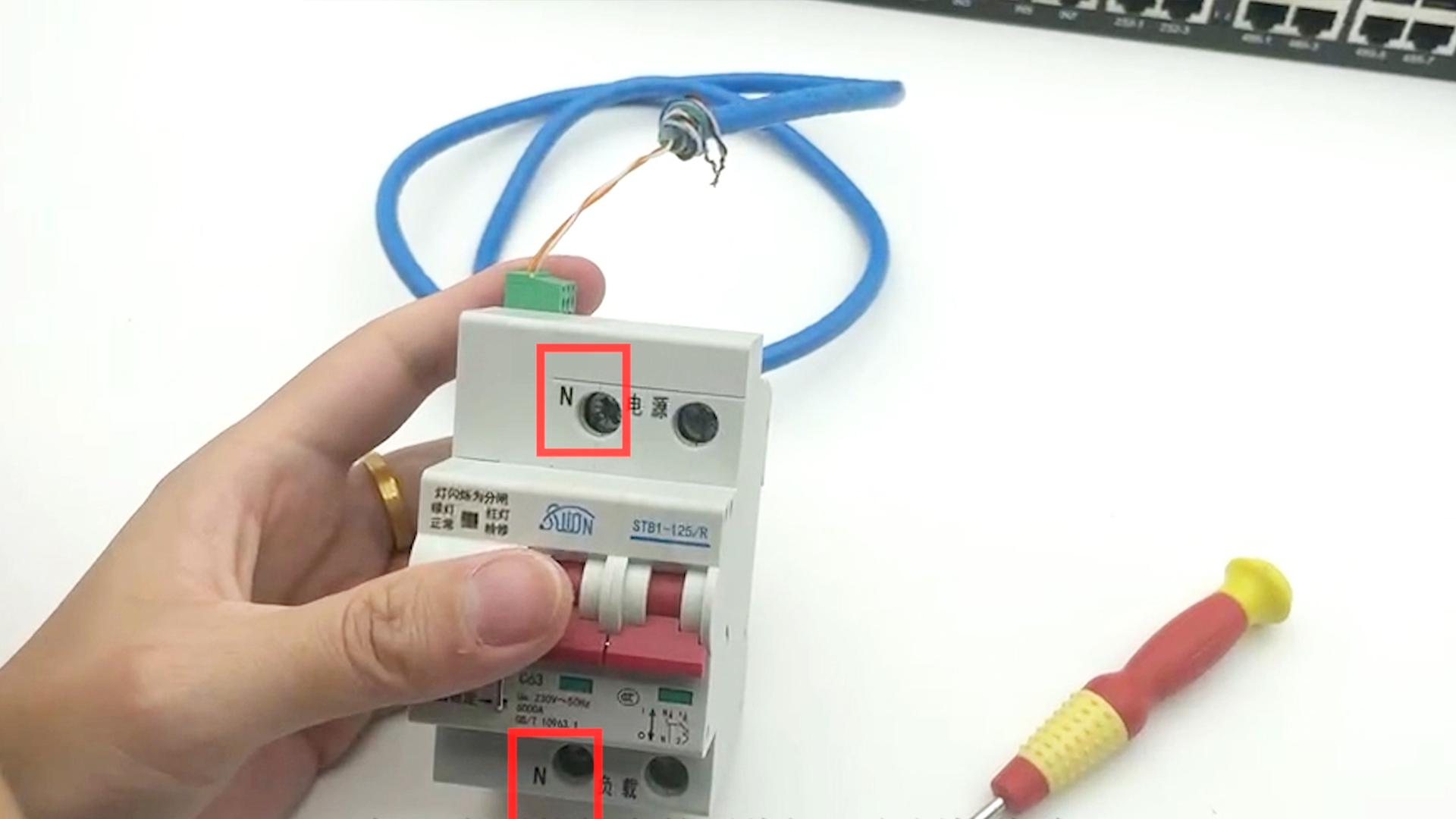

⑤两条信号线接完，把配电系统中的零线插入左侧接线端口N

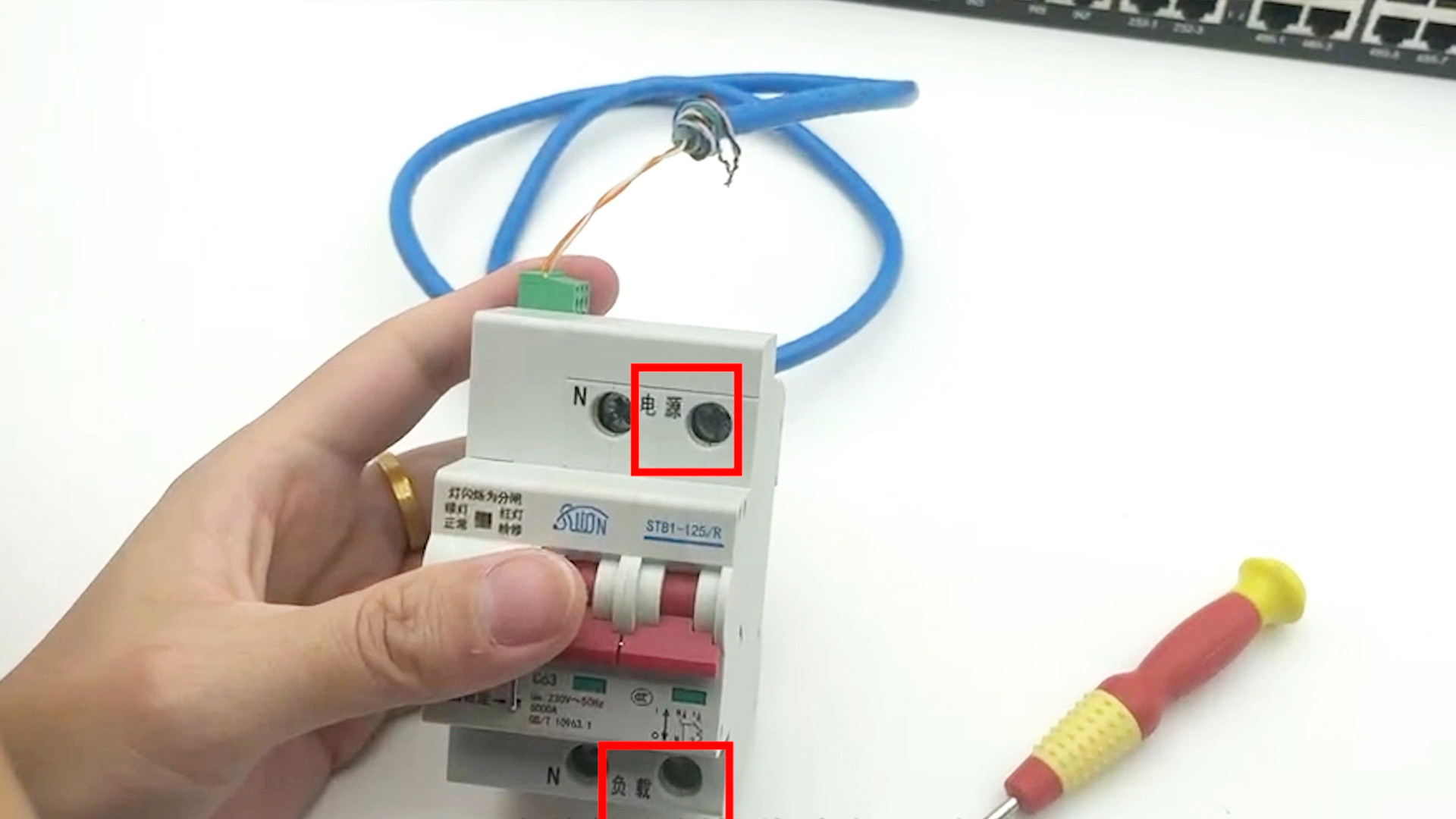

⑥火线接右侧接线端电源或负载
|
3. 接线说明

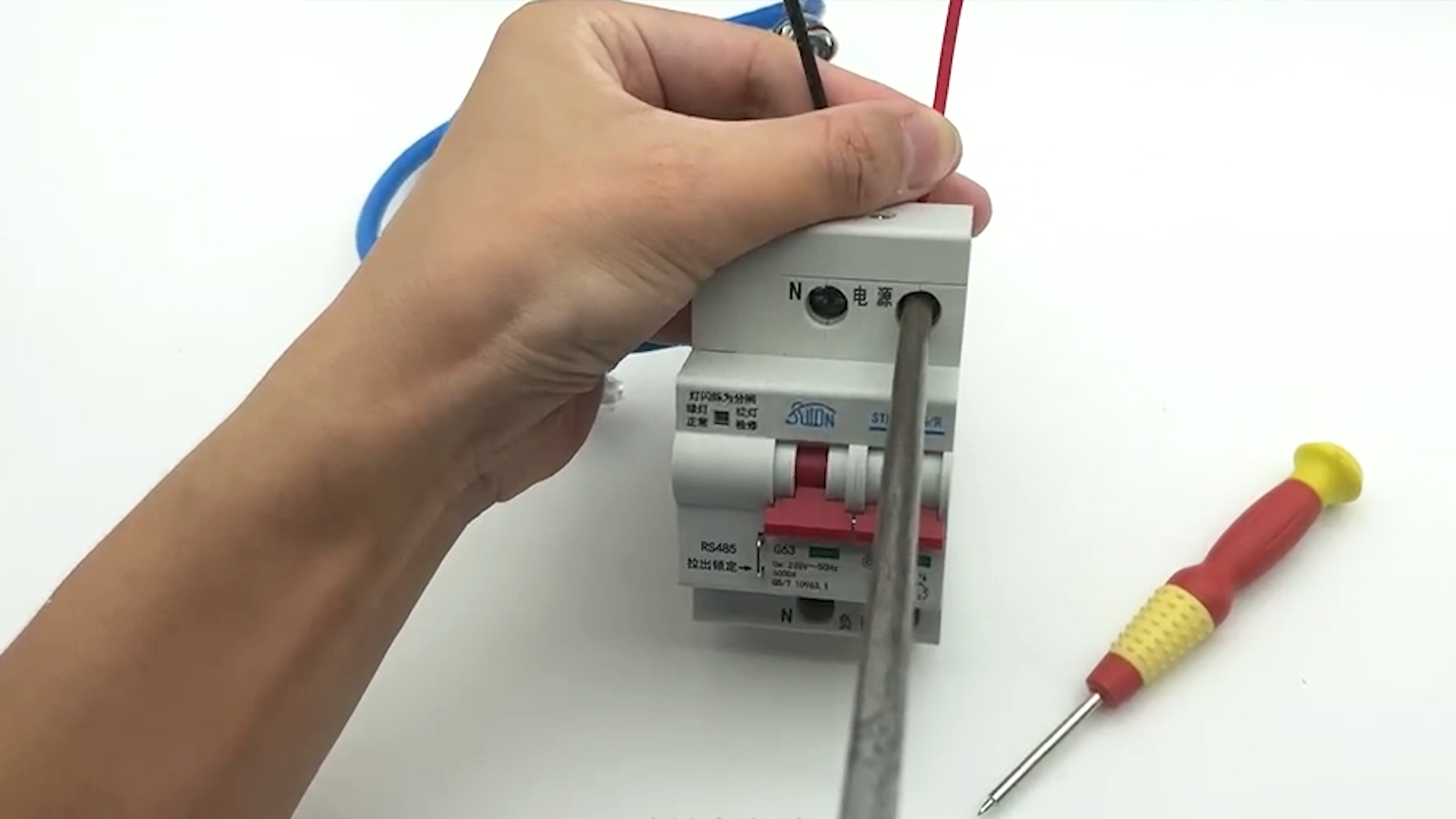

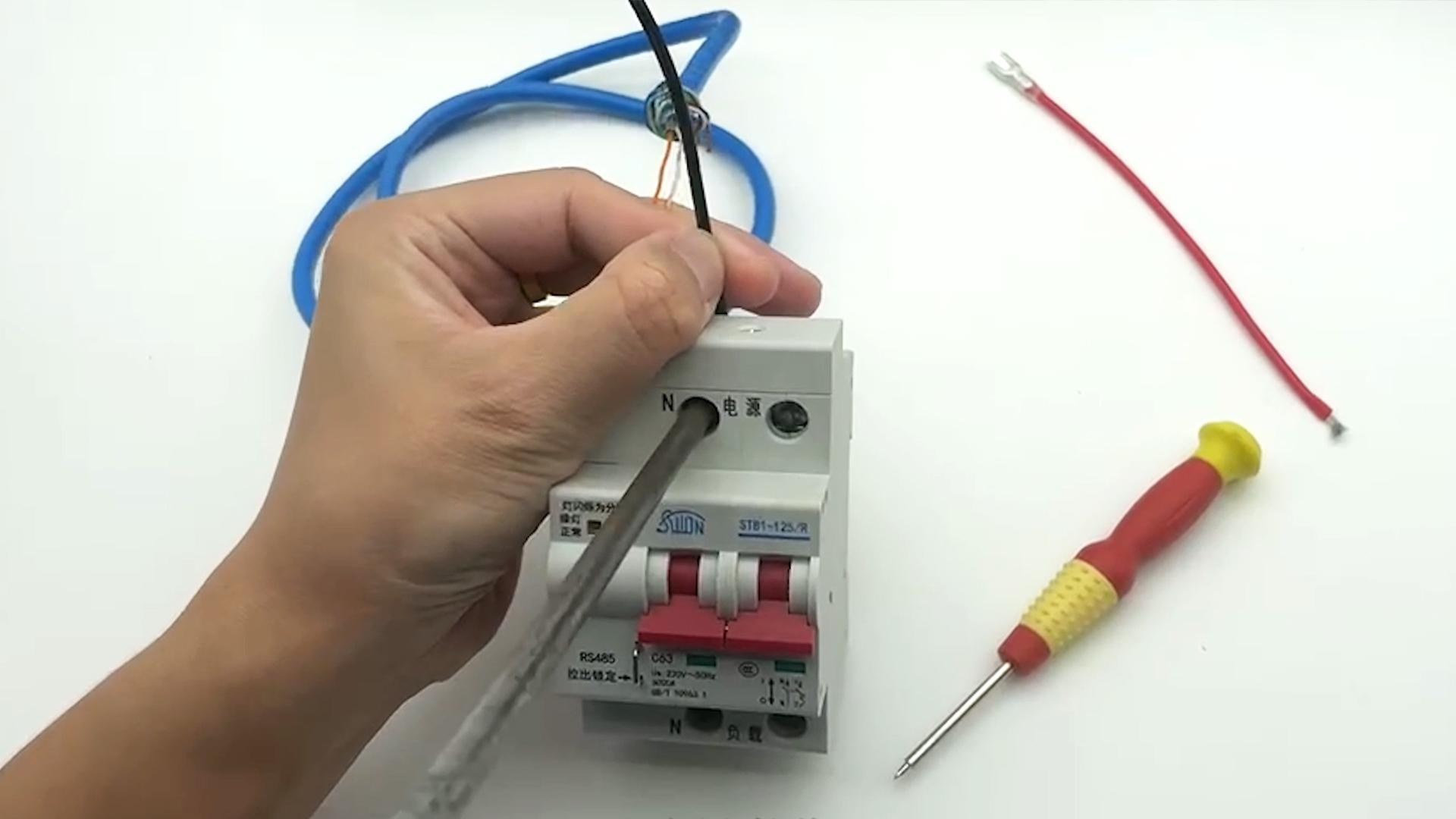

①用黑色线代表零线，把线插入端口N内，顺时针紧固螺丝，即固定接线
②红色代表火线，插入端口电源，顺时针紧固螺丝，即固定接线
|
