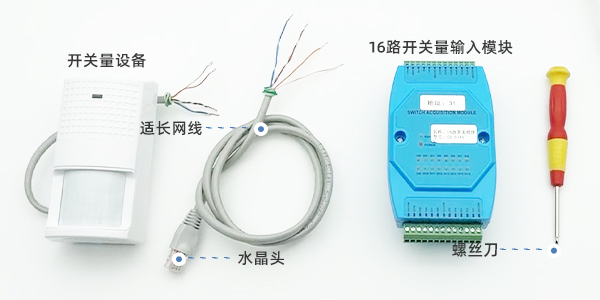

一. 网线一端卡水晶头

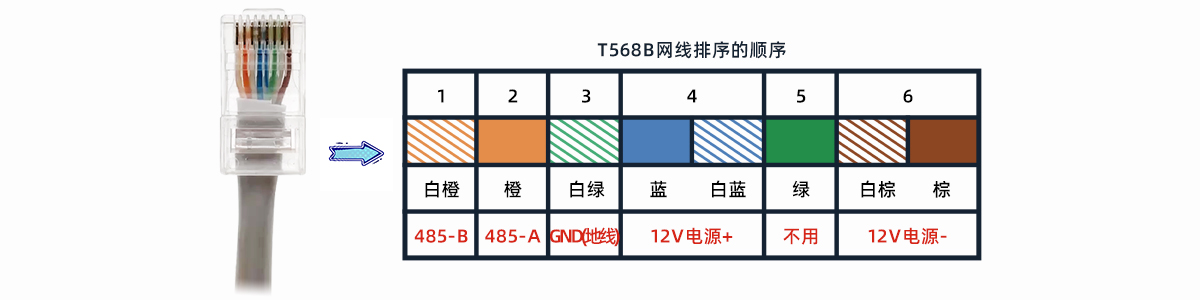

标准T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。如下图所示，将水晶头和网线一端卡好：

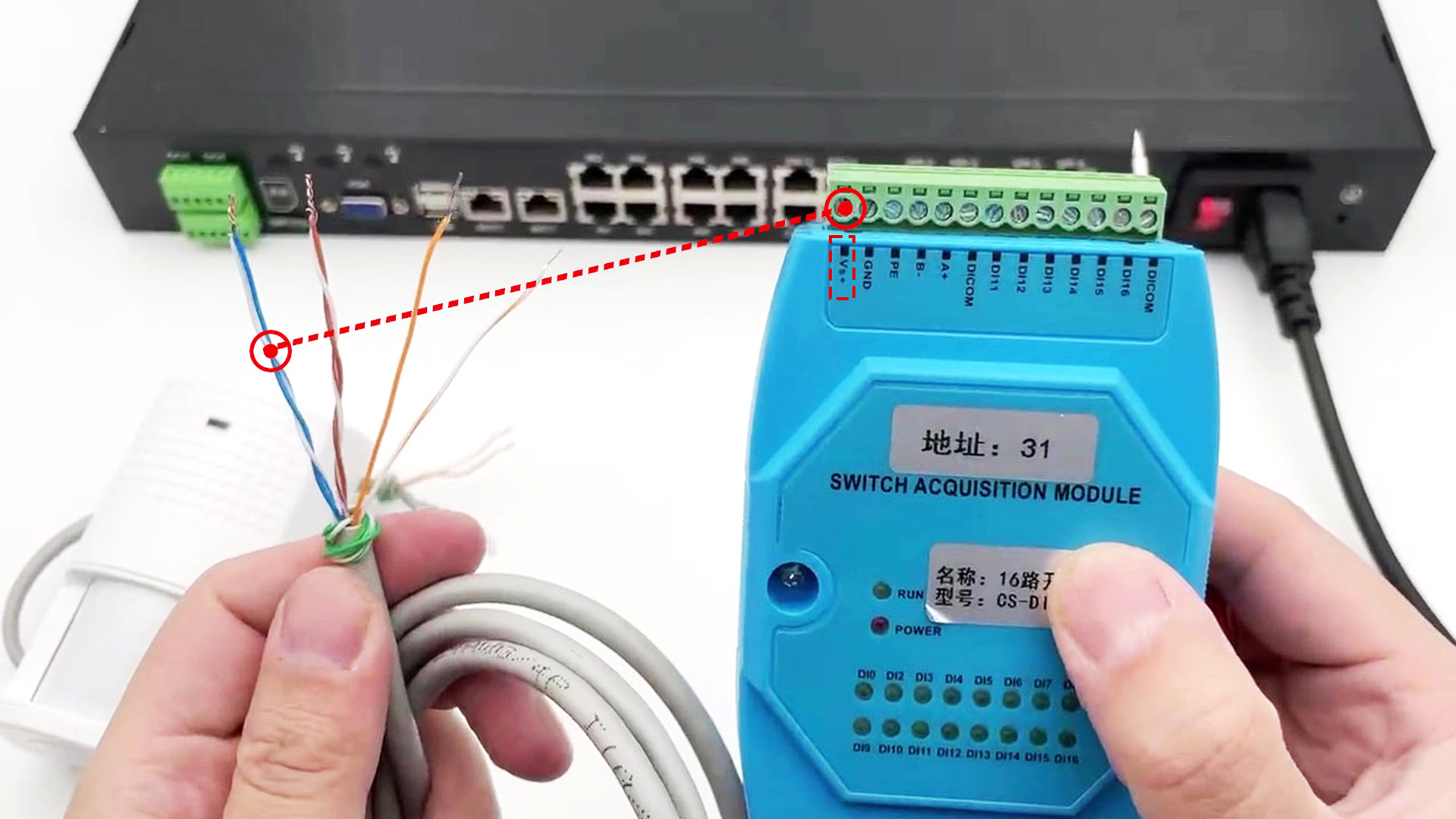

二. 网线另一端接电源线
1. 接线说明
①网线(蓝+白蓝)为电源正 接Vs+端口

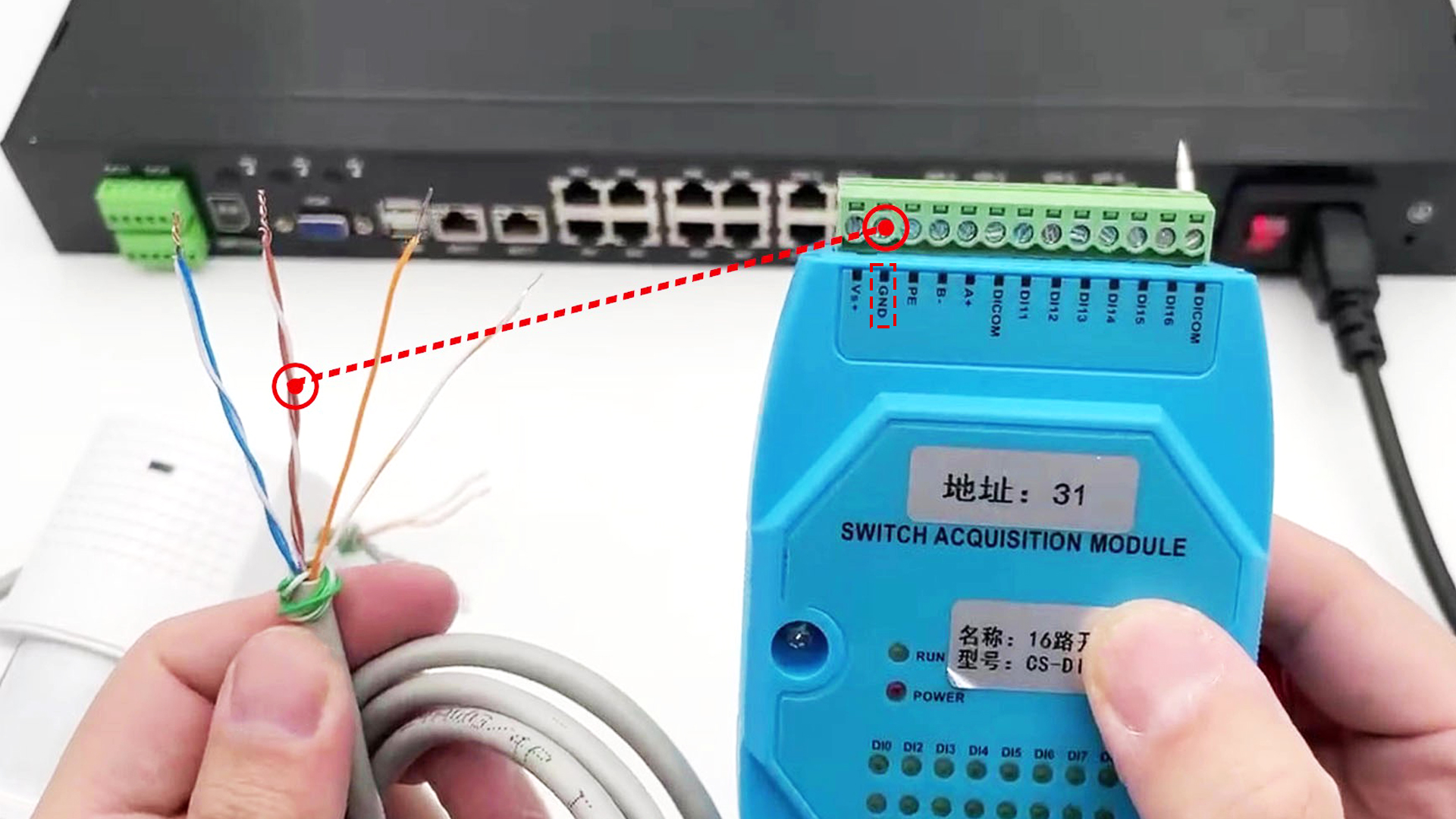

②网线(棕+白棕)为电源负 接GND端口
|
③网线(橙色)为信号A 接A+端口

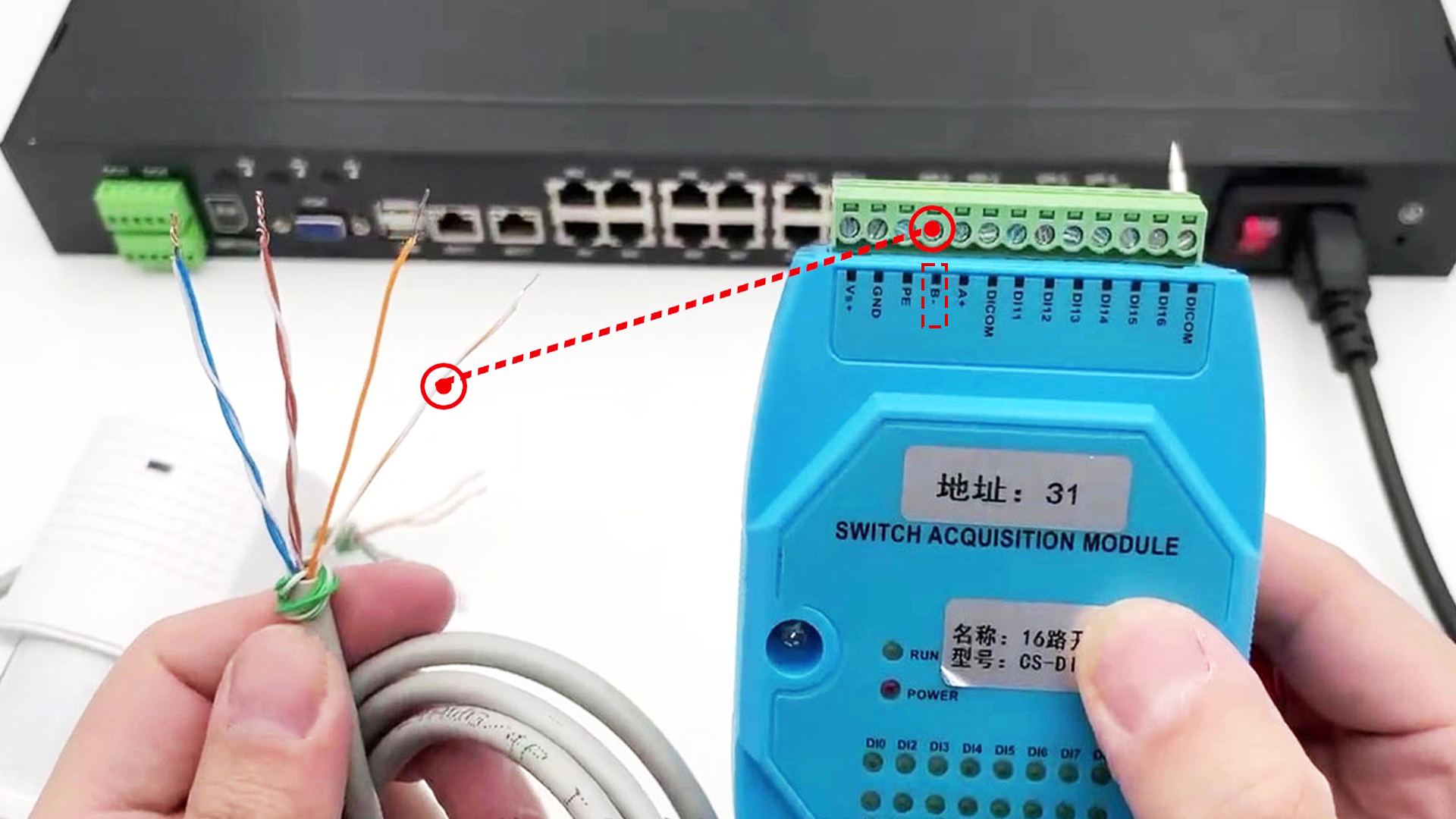

④网线(白橙)为信号B 接B-端口
|

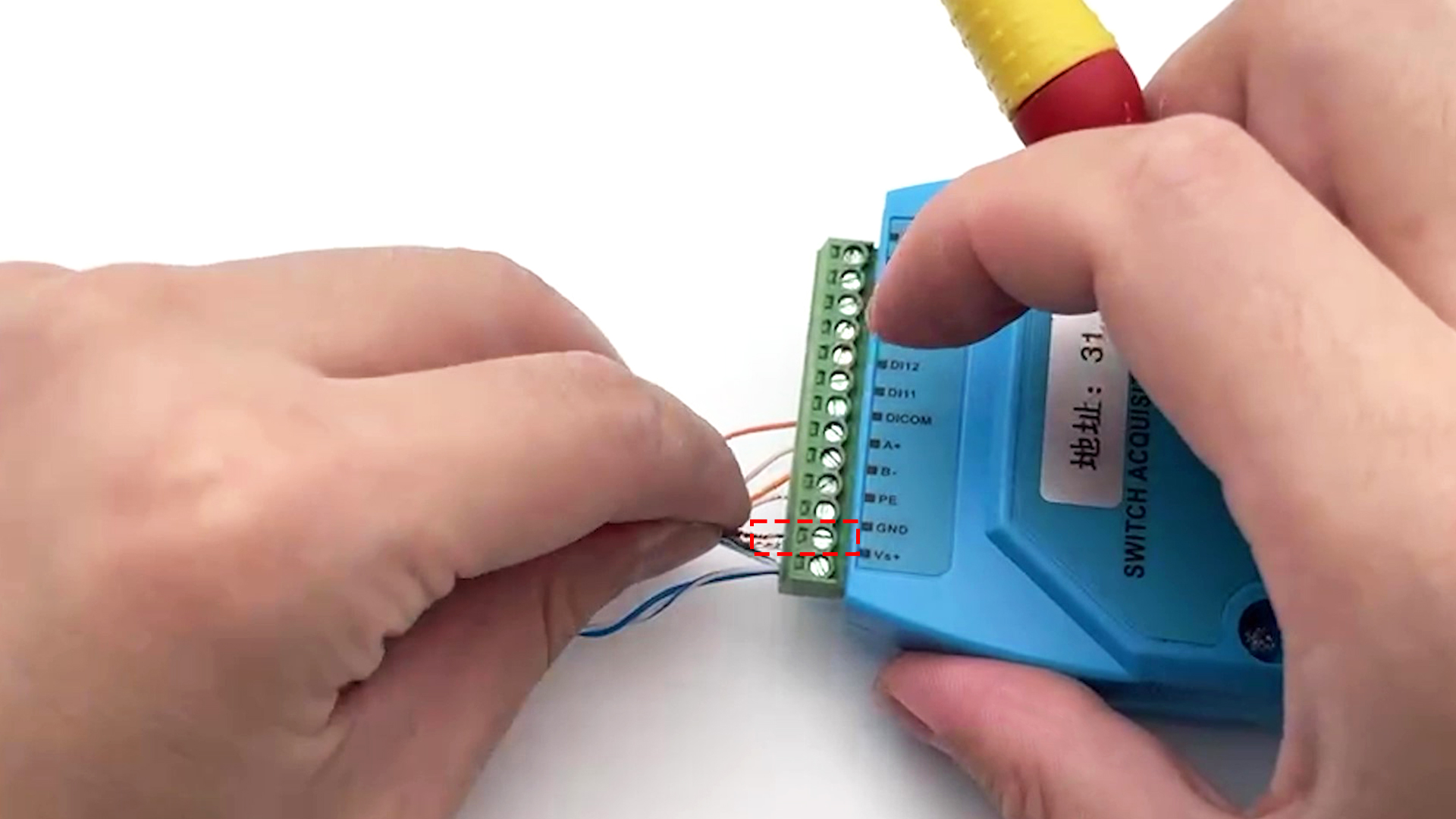

2. 固定接线

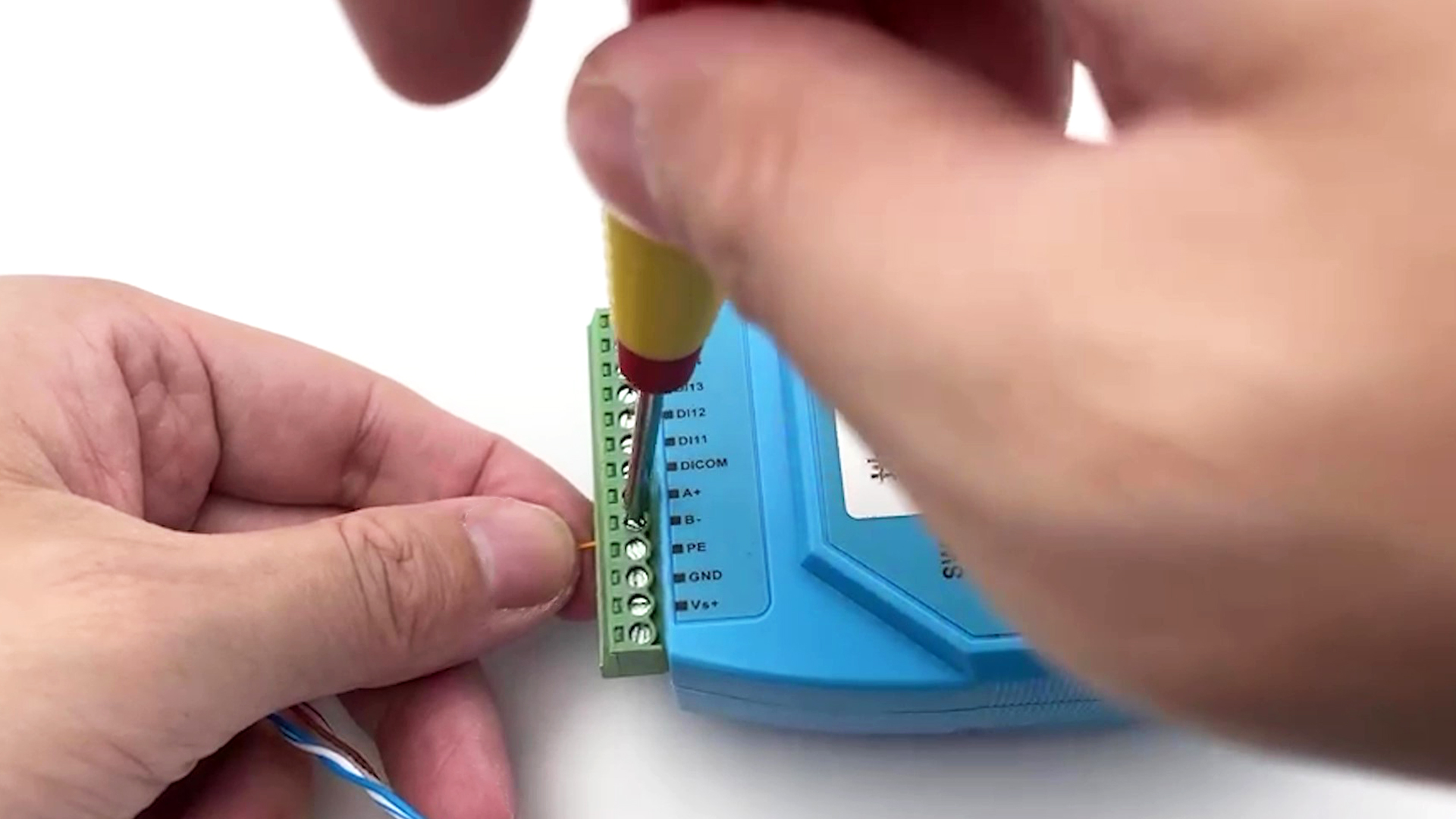

①用螺丝刀逆时针旋松，将线插入端口孔内，顺时针紧固螺丝(即固定接线)

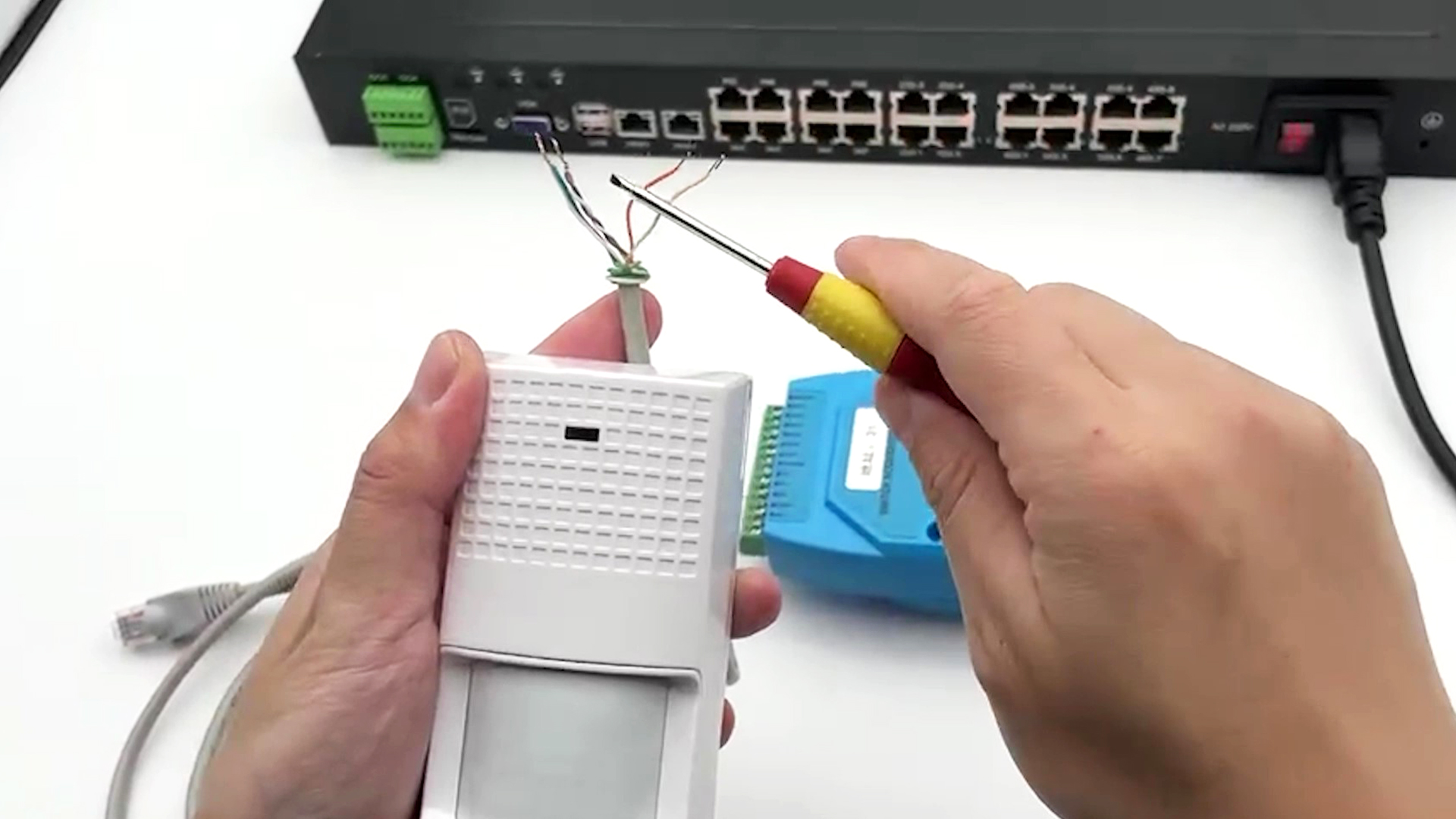

②接完网线信号A、B后，拿起开关量设备，把网线的橙色和白橙(不分方向)
|

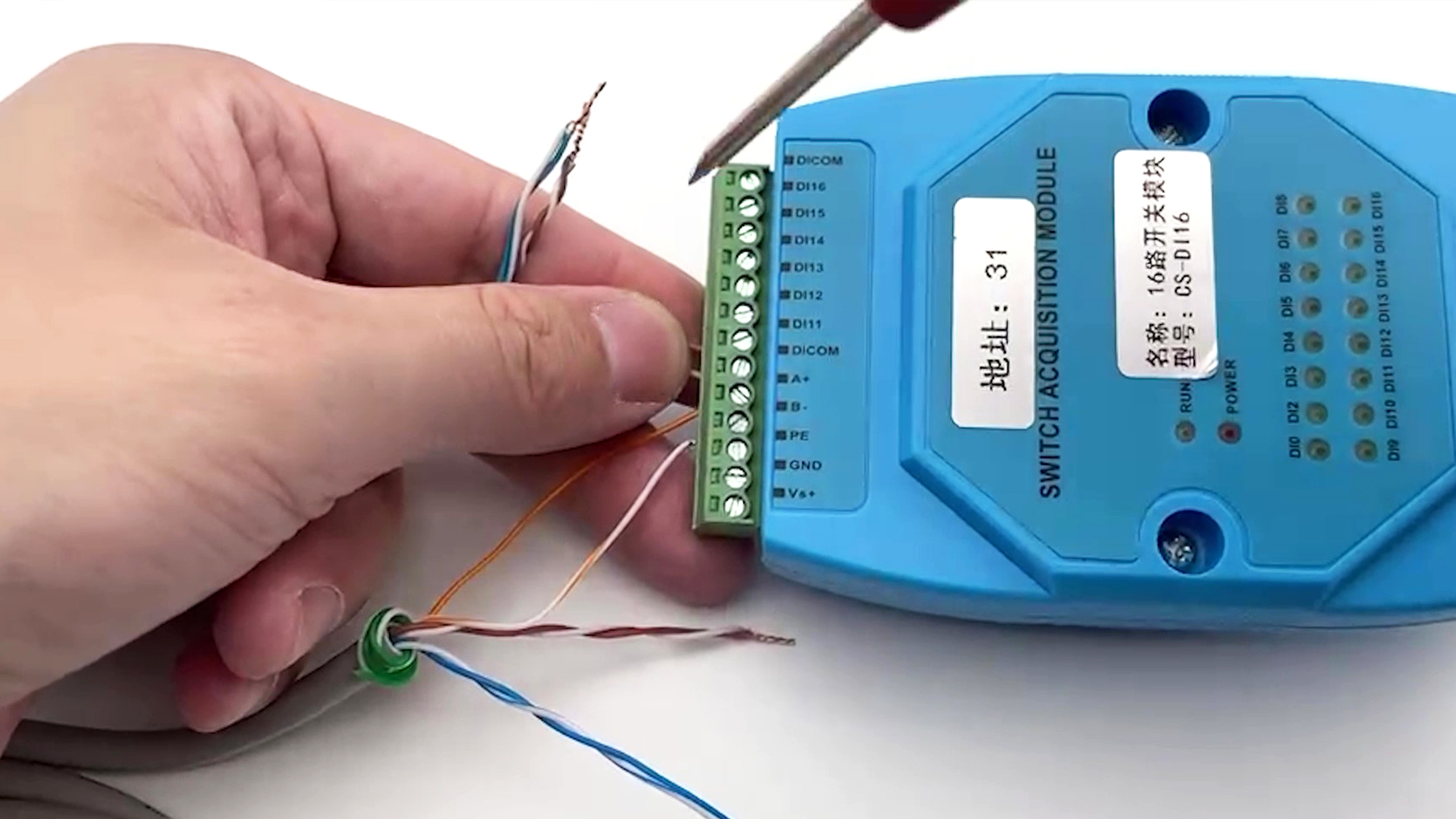

③一根信号线接DI 1至DI 16任一端口，另一根信号线接任意一个DICOM口
④开关量信号顺时针紧固螺丝后，把两条(蓝+白蓝)网线对绞，插入到Vs+端口，顺时针紧固螺丝
|

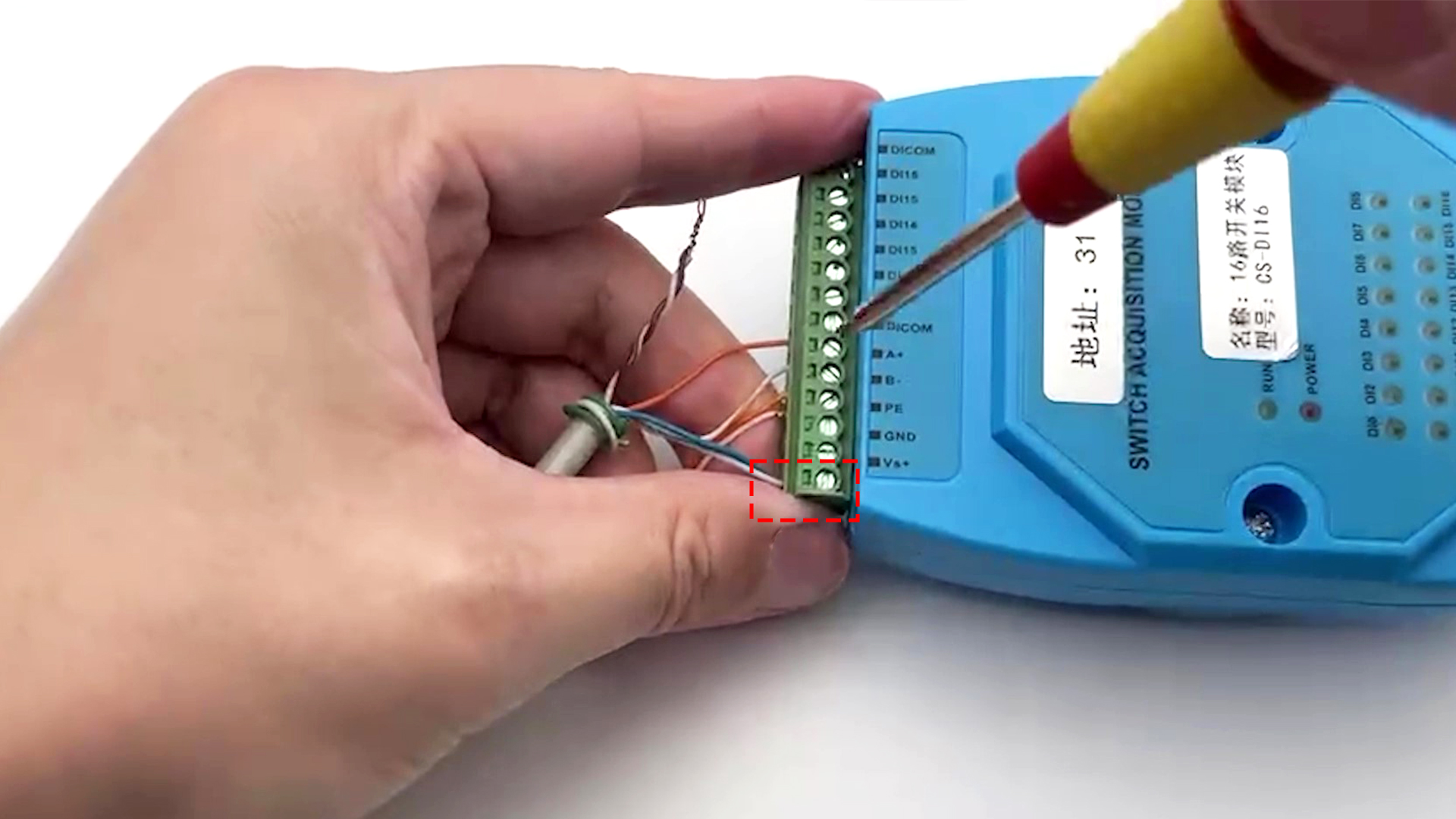

⑤把两条(棕+白棕)网线对绞，插入到GND端口，顺时针紧固螺丝

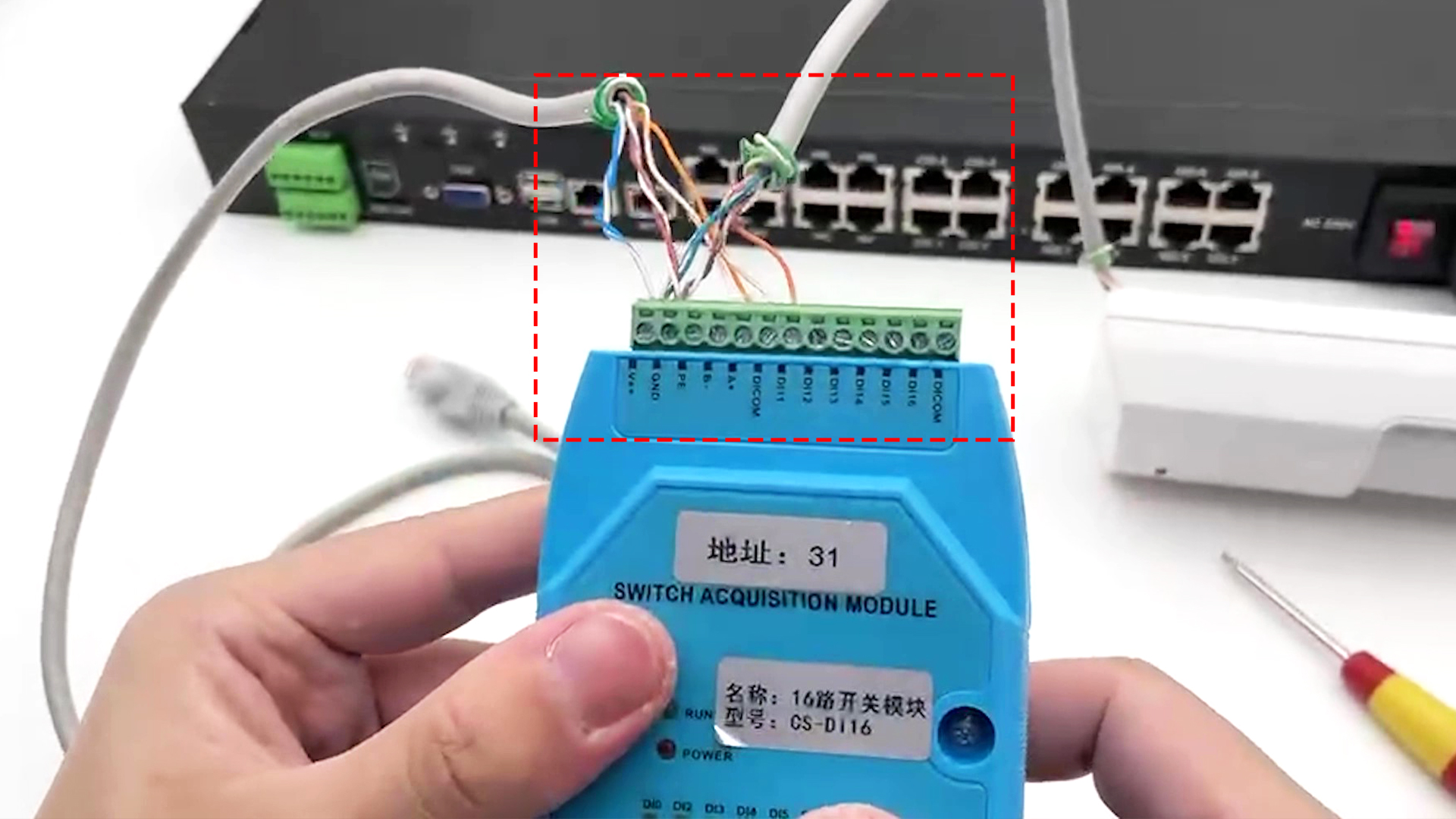

⑥全部端口接完，轻拉接线端，确保接线固定到位
|
