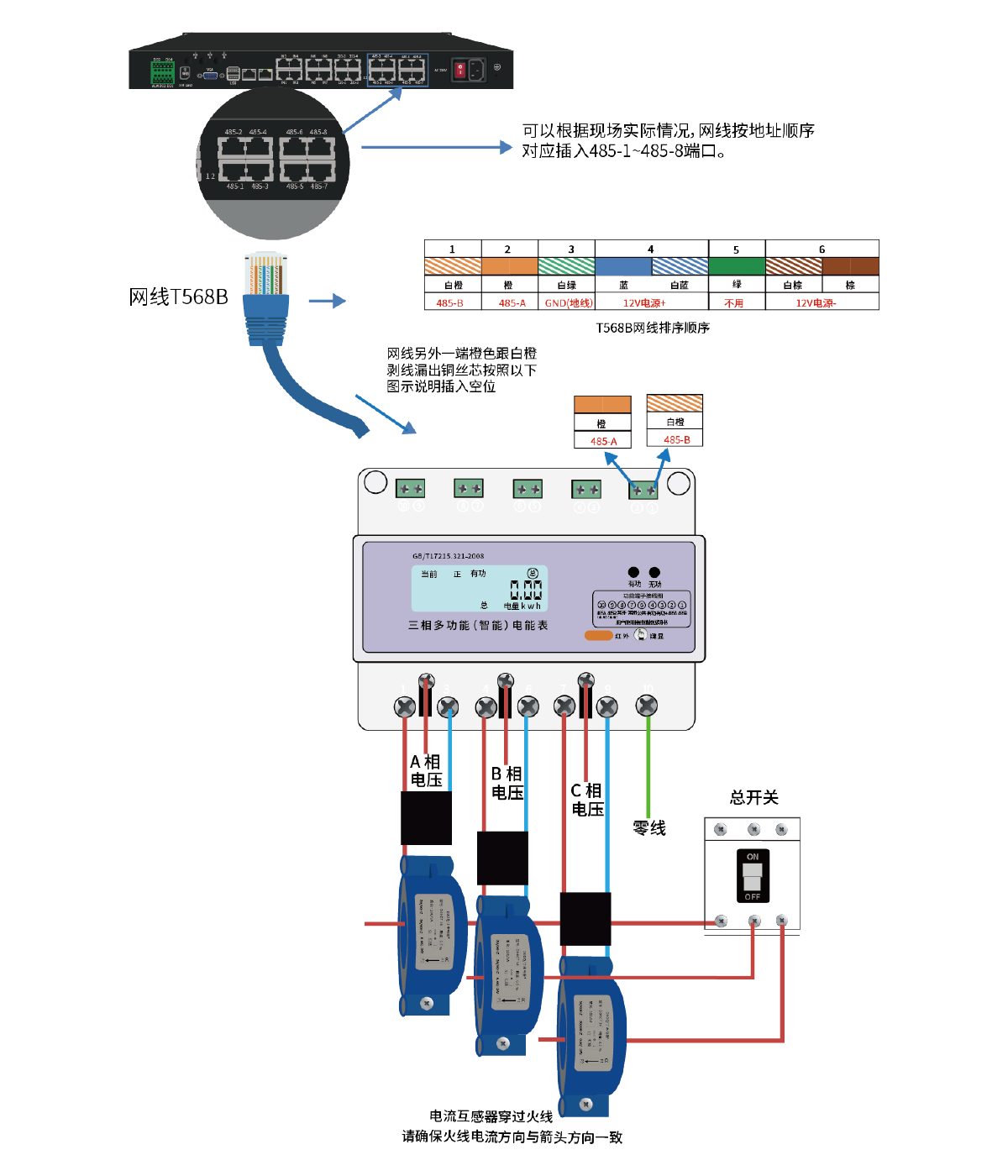

类别 |
接口 |
说明 |
|
通信 |
2（上面） |
485-A，接网线的橙色 |
|
1（上面） |
485-B，接网线的白橙 |
|

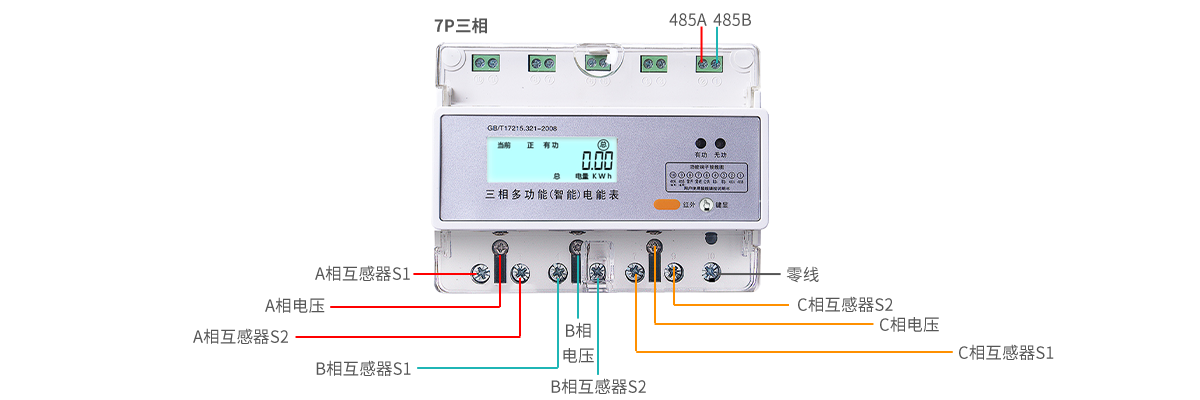

强电 （三相四线） |
2（下面） |
三相火线电 A |
|
5（下面） |
三相火线电 B |
|
8（下面） |
三相火线电 C |
|
10（下面） |
零线 |
|

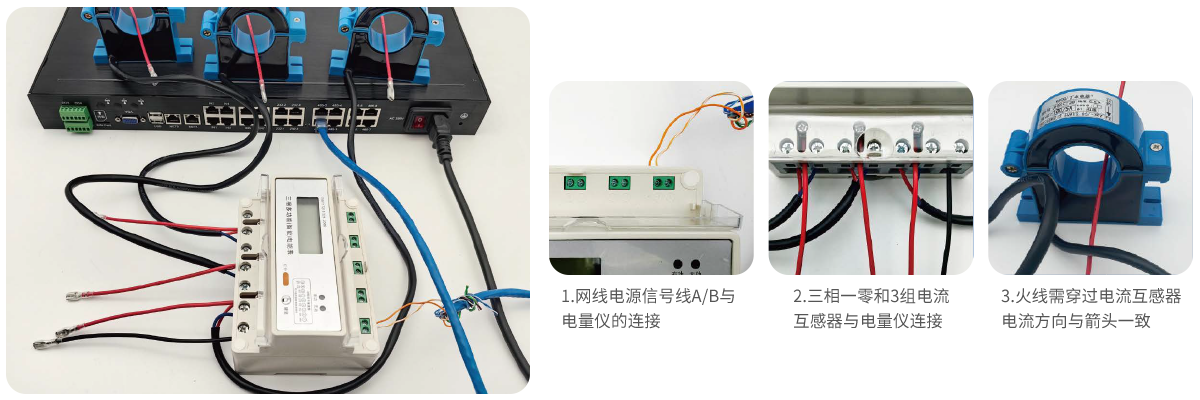

电流互感器 |
1（下面） |
第 1 组电流互感器，接红色线 |
|
3（下面） |
第 1 组电流互感器，接蓝色线+地线 |
|
4（下面） |
第 2 组电流互感器，接红色线 |
|
6（下面） |
第 2 组电流互感器，接蓝色线+地线 |
|
7（下面） |
第 3 组电流互感器，接红色线 |
|
9（下面） |
第 3 组电流互感器，接蓝色线+地线 |
|
