方案概述

在数字化转型加速的今天，数据中心作为企业算力的核心载体，其运营效率与安全性直接关系到业务连续性。然而传统机房"局部结冰、整体过热"的能耗困局，以及人工巡检响应滞后的管理痛点，正倒逼行业寻求变革。微模块动环监控系统应运而生，成为重塑数据中心管理范式的关键钥匙。

微模块动环监控系统是针对模块化数据中心设计的精细化监控管理平台，实现对微模块内动力、环境、安防等要素的全面感知和智能调控。

系统功能简介

创安恒业c-safe的微模块、一体化柜监控系统解决方案，主要对微模块/一体化柜的动力、环境、安防、U位等系统进行监控管理，可实现各系统各设备设施的实时监控、联动控制、告警通知、历史数据记录及查询等功能，提供7x24小时不间断运维保障。系统支持多种北向协议，可轻松集成对接第三方业务平台。

· 模块化UPS监测

✻对微模块内UPS的电压、电流、频率、功率等进行实时监测，一旦供配电系统工作状态不正常，系统将按预设条件告警

· 精密列头柜监测

✻实时监测精密列头柜三相输入电压、电流、频率、总功、有功功率等参数，各支路的空开状态，出现异常，系统自动告警

· 行间空调监测

✻微模块内行间空调为精密空调，对其运行状态和参数进行实时监测，同时进行远程开关机等控制操作

· 温湿度监测

✻可实时监测微模块内的环境温度、湿度状态，通过设定的阈值，当出现异常时，及时发出告警

· 漏水监测

✻可实时监测微模块内的漏水情况，提供历史记录供查询，一旦有漏水发生，系统自动告警

· 配电开关监测

✻可远程监测和控制微模块内配电开关的通、断状态

· 消防烟感探测

✻可实时监控微模块内的消防报警情况，提供历史记录供查询，一旦发生消防报警，系统自动告警

· 红外入侵监测

✻可监测微模块内人体移动或门口人员进出状态，在布防状态时段，有人体活动时发出告警

· 门禁监控管理

✻通过门禁一体机可控制微模块门体，对进出入人员进行监控记录，实时反馈门体开启情况

· 视频监控

✻通过摄像头或录像机，进行实时视频的查看、历史视频的回放、云台功能的远程控制、预置位的设定及远程喊话功能等，同时支持本地视频的录像和图像抓拍功能

· 智能触控屏

✻每个微模块配置一台动环触控屏（一般嵌入安装于通道门上），集数据采集显示于一体，内置动环监控系统，高清电容触控屏，清晰直观显示本模块的动力、环境等数据信息，丰富拓展接口，使用方便快捷

· 其他扩展

✻对于集成多个微模块的数据中心，可以部署一套集中监控管理平台，支持多个微模块的集中接入

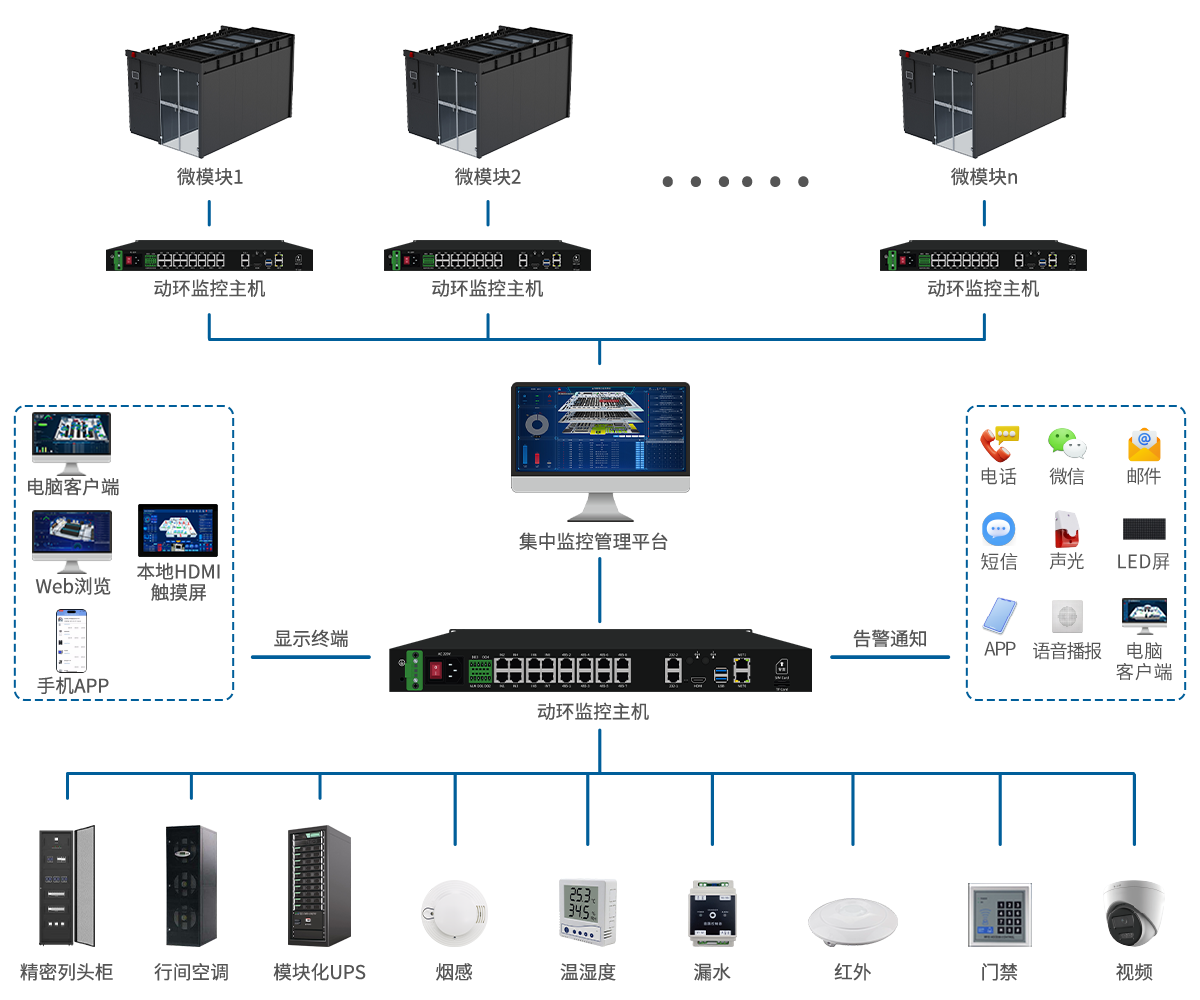

系统拓扑图

系统特点

01. 低成本一台一体化动环监控主机即可管理一整套微模块 · 一体化动环监控主机具有32G存储容量，且支持TF卡扩容，不限制测点，数据至少可保存3年 · 一体化动环监控主机自带操作系统/数据库，无需额外配置服务器	02. 高可靠、易维护高可靠的软硬件设计，企业维护更省心 · ARM架构，低功耗无风扇，Linux系统，秒级重启时间，不易受病毒攻击 · 支持系统无响应时，硬件自动重启，无需人为干预和维护 · 主机自带HDMI/VGA液晶显示接口，可直观显示当前动环数据	03. 便捷、高效丰富的南北向接口协议，系统搭建更便捷 · 支持SNMP、MODBUS、IEC104、IEC61850等多种设备协议，可快速接入第三方智能设备 · 支持MQTT、HTTP、MODBUS、B接口WebSeveice、HTTP等北向接口，可轻松对接第三方平台
05. 多端应用 · 提供本地显示、Web端、手机APP等多种应用服务，能适用本地、远程桌面、移动手机端等多种应用场景	06. 三维可视化 · 内置3D引擎，可以实现3D机房场景的数据监控和漫游，多维度数据聚合，隐患“透视化”精准定位，辅助运维人员立体三维管理数据机房	07. 终身售后服务 · 系统软件支持远程免费升级，支持多主机一键同步升级，软件终身提供售后服务

系统界面展示

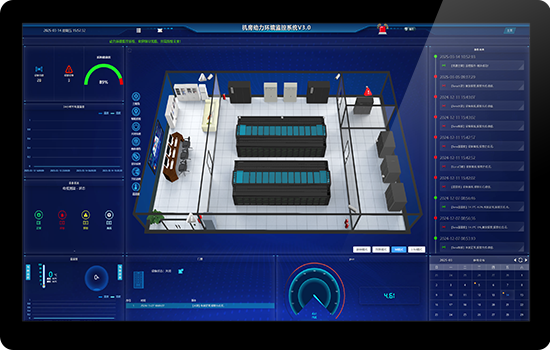

Web端-主界面

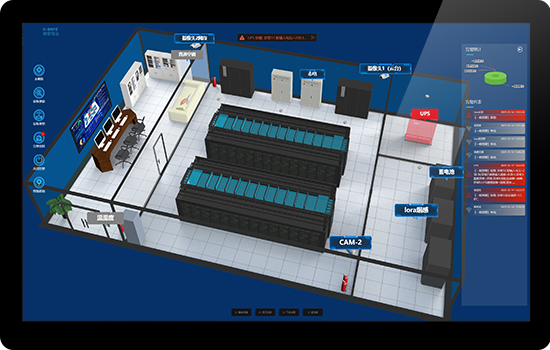

Web端-三维大屏

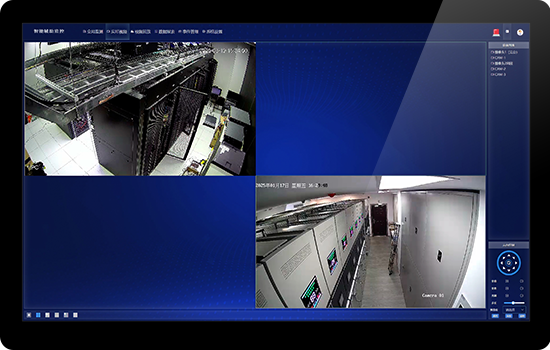

Web端-实时视频

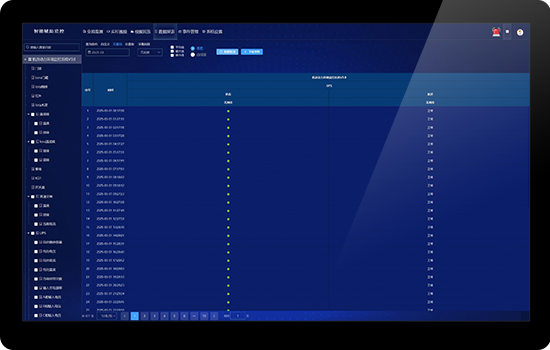

Web端-数据报表

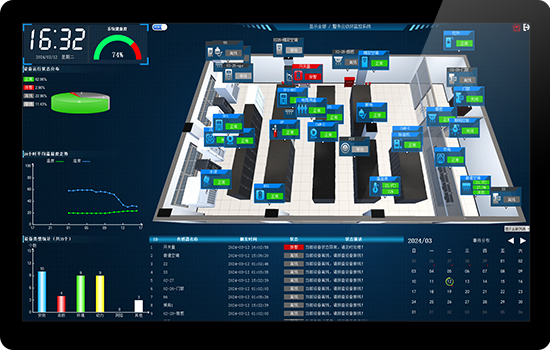

客户端-主界面

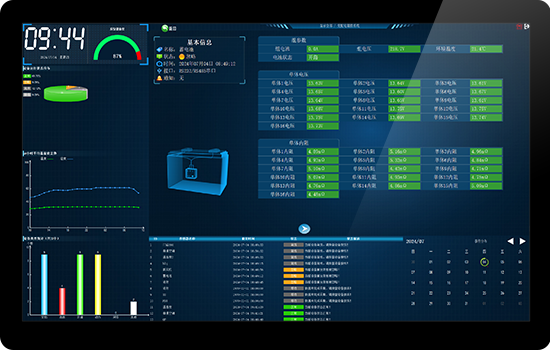

客户端-设备详情

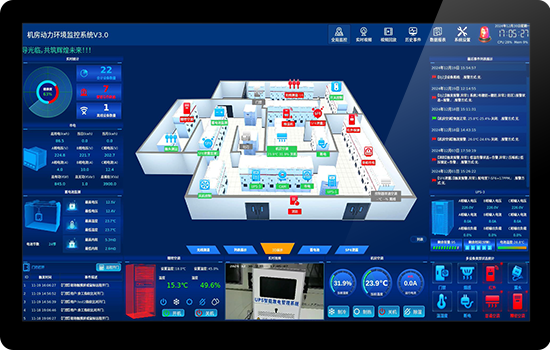

液晶显示-主界面

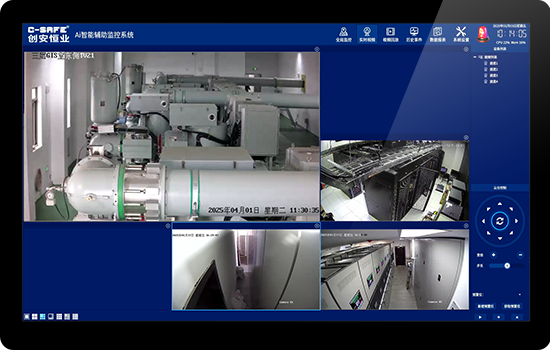

液晶显示-实时视频

主要配置清单

一、机房动力环境监控系统主机
序号	设备名称	型号	数量	单位	品牌	备注
1	动环监控系统一体主机	CS-X9	1	台	C-SAFE	支持VGA触摸屏接入
2	触摸屏一体机	定制	1	台	C-SAFE
二、机房常规配置（标配，任意主机，无需定制）
序号	设备名称	型号	数量	单位	品牌	备注
1	温湿度传感器	CS-TH30	2	台	C-SAFE	485接口，大概30平安装1个
2	烟感探测传感器	CS-ISK20	2	台	C-SAFE	开关量接口，20-30平安装1个
3	红外探测传感器	CS-IIR20	1	台	C-SAFE	开关量接口，一般安装大门入口
4.1	非定位漏水传感器	CS-WFS	2	台	C-SAFE	485接口，一般空调底下安装
4.2	5米水漏绳	CS-WS	2	条	C-SAFE	长度可定制，空调底下围一圈
5	断电探测传感器	CD-DD20	1	台	C-SAFE	485接口，安排配电柜，支持单相和三相
6	普通空调控制模块	CS-ACP	1	台	C-SAFE	自带温湿度, 支持来电自启
7	声光报警器	CS-JD20	1	台	C-SAFE	开关量接口
8	8路市电空开监测模块	CS-KK20	1	台	C-SAFE	一般用于监测空开是否跳闸
9	氛围灯控制器	CS-IO20	1	台	C-SAFE
三、市配电监测子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	市配电监测子系统	CS-SDP	1	套	C-SAFE	嵌入安装和导轨安装可选
2	电流互感器	CS-100/5A	3	个	C-SAFE	每相配一个
四、UPS监测子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	UPS监测子系统	CS-UPS	1	台	C-SAFE	协议对接，监测内容根据协议说明
五、精密空调监控子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	精密空调监控子系统	CS-ACJM	1	套	C-SAFE	协议对接，监测内容根据协议说明
六、视频监控子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	视频监控子系统	CS-HK	1	套	C-SAFE	推荐海康视频，实现实时查看和历史回放。
七、门禁监控子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	门禁监控子系统	CS-Door	1	套	C-SAFE	支持海康、微耕、中控门禁对接
2	刷卡门禁系统	海康或微耕	0	套	海康或微耕	刷卡+密码
3	指纹门禁系统	海康或中控	1	套	海康或中控	刷卡+密码+指纹
4	指纹+人脸门禁系统	海康或中控	0	套	海康或中控	刷卡+密码+指纹+人脸
八、消防监测子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	消防监测子系统	CS-XY	0	套	C-SAFE	需支持MODBUS RTU协议，推荐泰和安、海湾、北大
2	开关量接入	CS-IO	1	台	C-SAFE	简单开关量接入系统，消防报警系统也报警。
九、蓄电池监测子系统
序号	设备名称	型号	数量	单位	品牌	备注
1	蓄电池采集监控主控器	CS-BM00CS	1	台	C-SAFE	主控器，每个模块可监控6组蓄电池；
2	电流霍尔传感器	CS-BM00IS	2	个	C-SAFE	电流采集器，每组1个
3	单体电池传感器模块	CS-BM3KRS	32	个	C-SAFE	检测内阻、电压、电流、温度，每节电池1个
十、新风监控子系统（软件子模块）
序号	设备名称	型号	数量	单位	品牌	备注
1	新风监控子系统	CS-XF	1	套	C-SAFE	需提供设备通讯协议。
十一、其他配置：
序号	设备名称	型号	数量	单位	品牌	备注
1	GSM短信报警模块	CS-GSM	0	个	C-SAFE	短信模块(内置)
2	GSM短信+语音模块	CS-GSMV2	1	个	C-SAFE	短信语音模块(网络版，多主机可共用)
3	手机APP	CS-APP	1	套	C-SAFE	支持IOS和安卓
4	微信云平台	CS-WX	1	套	C-SAFE	支持微信看视频
5	动力环境监控系统软件	CS-Client	1	套	C-SAFE	同步支持BS或CS架构
6	机房3D底图	CS-3D	1	张	C-SAFE	机房3D图
7	集中监控管理软件	CS-SVR	0	套	C-SAFE	多主机联网集中监控平台软件（多主机使用）
